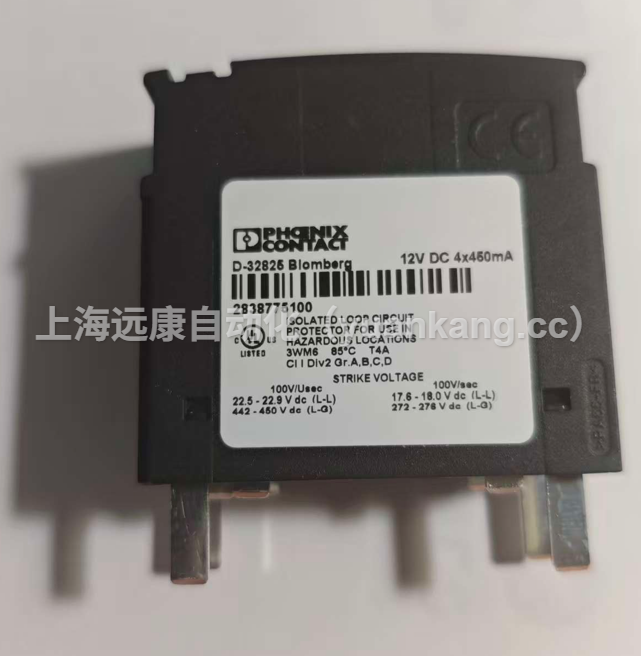

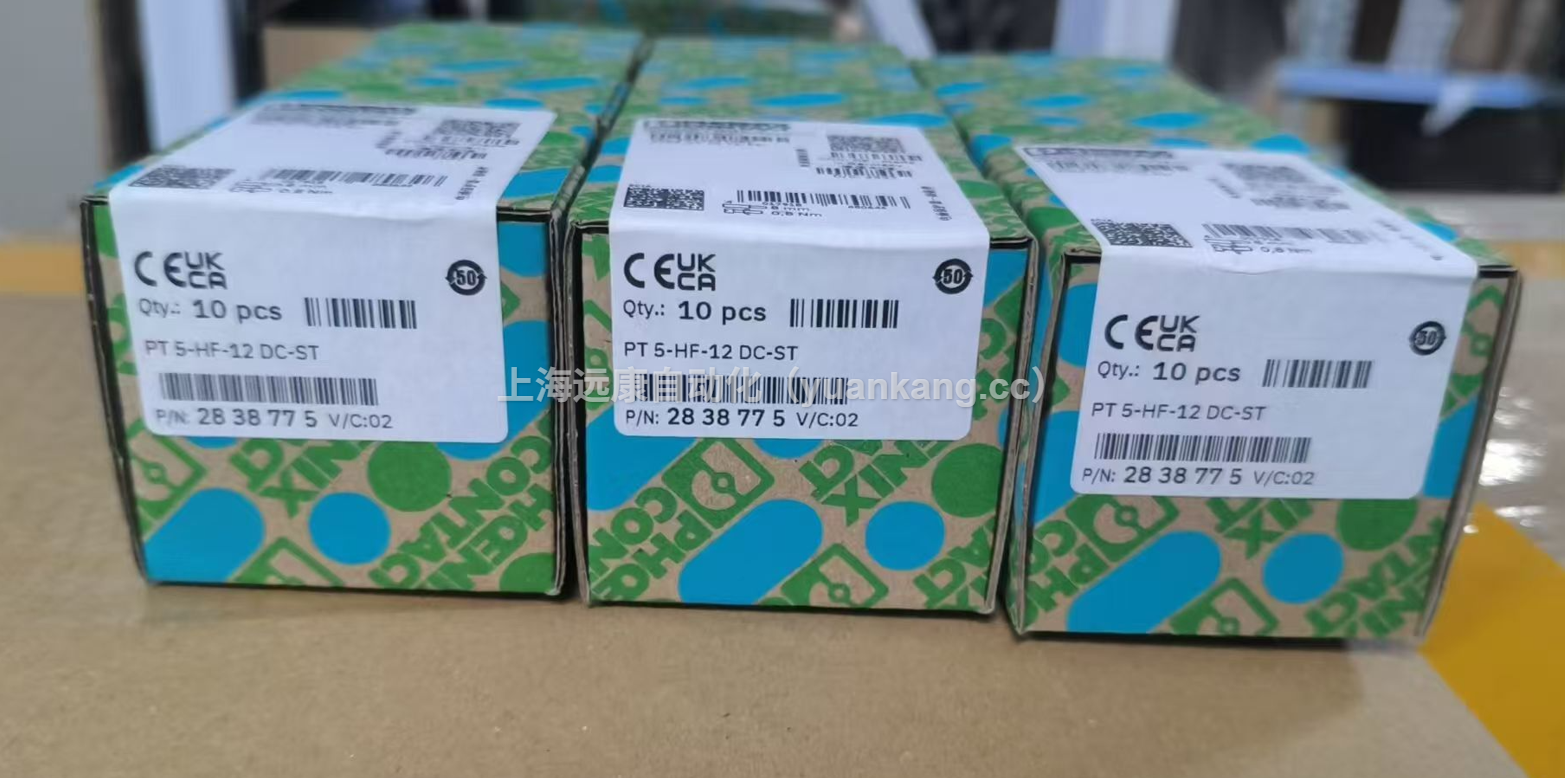

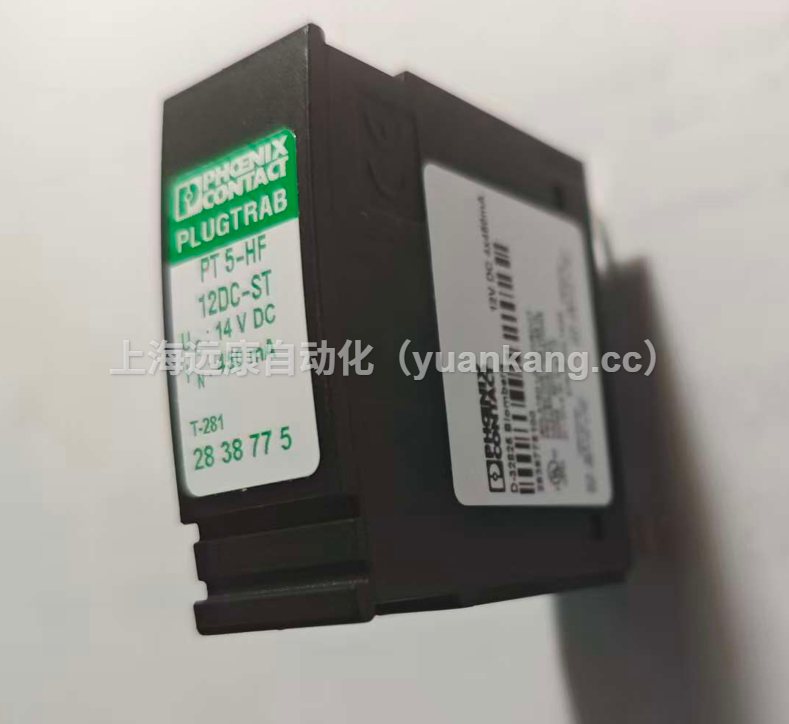

菲尼克斯PHOENIX CONTACT PT 5-HF-12 DC-ST - 電涌保護器--插拔件 2838775
該產品需搭配其他產品才可正常運行。
注意事項：使用以下指定的基本元件時，適用所列技術數據：
PT 2X2+F-BE 2839224
PT 2X2-BE 2839208
產品屬性：
產品系列 PLUGTRAB PT
IEC 類別 C1
C2
C3
D1
類型 針式
位數 5
可使用CHECKMASTER軟件測試對保護器進行測試： 適用SW rev. 1.10及更高版本
每模塊的線對 2
絕緣特性
過電壓類別 III
污染等級 2
電氣特性：
額定電壓 UN 12 V DC
連接數據：
連接方式 螺釘連接（與基座的連接）
螺紋 M3
緊固扭矩 0.8 Nm
柔性導線橫截面 0.2 mm2 ... 2.5 mm2
剛性導線橫截面 0.2 mm2 ... 4 mm2
可連接導向橫截面 AWG 24 ... 12
產品尺寸：
寬度 17.7 mm
高度 45 mm
深度 52 mm
水平針距 1 分區
完整模塊寬度 17.7 mm
完整模塊高度 90 mm
完整模塊深度 65.5 mm
材料規格：
顏色 黑色 (RAL 9005)
銅色
阻燃等級，符合UL 94 V-0
外殼材料 PA 6.6
保護電路：
動作方向 Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground
額定電壓 UN 12 V DC
最大連續工作電壓UC 14 V DC
9.8 V AC
額定電流 450 mA (45 °C)
UC時，有效工作電流IC ≤ 5 μA
殘流IPE ≤ 5 μA (適用PT 2X2-BE)
≤ 1 μA (適用PT 2X2+F-BE)
標稱放電電流In (8/20) μs（線芯-線芯） 10 kA
額定放電電流In（8/20）μs（線芯-地） 20 kA (總)
脈沖放電電流Iimp (10/350) μs 2.5 kA
總放電電流ITotal (8/20) μs 20 kA
最大放電電流Imax (8/20) μs（線芯-線芯） 10 kA
最大放電電流Imax (8/20) μs（線芯-地） 20 kA (總)
額定功率脈沖電流lan（10/1000）μs（線芯-線芯） 67 A
輸出電壓限值1 kV/μs（線芯-線芯）波峰 ≤ 55 V
輸出電壓限值1 kV/μs（線芯-地）波峰 ≤ 55 V (適用PT 2X2-BE)
≤ 700 V (適用PT 2X2+F-BE)
輸出電壓限值1 kV/μs（線芯-線芯）靜態 ≤ 25 V
輸出電壓限值1 kV/μs（線芯-地）靜態 ≤ 25 V (適用PT 2X2-BE)
≤ 40 V (適用PT 2X2+F-BE)
殘留電壓 ln，（導線-導線） ≤ 25 V
殘留電壓 ln，（導線-地） ≤ 40 V (適用PT 2X2-BE)
In下的殘壓（線-信號地） ≤ 25 V (適用PT 2X2-BE)
殘壓lan（10/1000）μs（導線-導線） ≤ 25 V
Ian（10/1000）μs下的殘壓（線-信號地） ≤ 25 V
電壓保護水平Up（線芯-線芯） ≤ 80 V (C1 - 1 kV / 500 A)
≤ 100 V (C2 - 10 kV / 5 kA)
≤ 50 V (C3 - 25 A)
≤ 80 V (6 kV / 3 kA)
電壓保護水平Up（線-地） ≤ 85 V (C1 - 1 kV / 500 A，帶PT 2X2-BE)
≤ 140 V (C2 - 10 kV / 5 kA 帶PT 2X2-BE)
≤ 100 V (6 kV / 3 kA 帶PT 2X2-BE)
≤ 50 V (C3 - 25 A 帶PT 2X2-BE)
電壓保護水平Up（線-信號地） ≤ 50 V (C3 - 25 A 帶PT 2X2-BE)
≤ 140 V (C2 - 10 kV / 5 kA 帶PT 2X2-BE)
電壓保護水平Up靜態（線芯-線芯） ≤ 25 V (C2 - 10 kV / 5 kA)
≤ 27 V (C3 - 25 A)
電壓保護水平Up靜態（線芯-接地） ≤ 45 V (C2 - 10 kV / 5 kA 帶PT 2X2-BE)
≤ 27 V (C3 - 25 A 帶PT 2X2-BE)
電壓保護水平Up靜態（線-信號地） ≤ 25 V (C2 - 10 kV / 5 kA 帶PT 2X2-BE)
≤ 27 V (C3 - 25 A)
響應時間tA ≤ 500 ns
輸入衰減aE，對稱。 典型值 0.3 dB (≤ 5 MHz / 100 Ω)
截止頻率fg（3 dB），100 Ω對稱系統 典型值 60 MHz
電容（線芯-線芯） 典型值 30 pF
每條路徑的電阻 2.2 Ω ±10 %
電涌保護故障報警 無
需要的最大備用保險絲 500 mA (T)
沖擊耐受力（線-線） C2 - 10 kV / 5 kA
C3 - 67 A
沖擊耐受力（線-地） C2 - 10 kV / 5 kA
C3 - 67 A
D1 - 2.5 kA
環境和真實條件：
環境條件
保護等級 IP20
環境溫度（運行） -40 °C ... 85 °C
環境溫度（存放/運輸） -40 °C ... 85 °C
海拔 ≤ 4000 m (amsl)
認證：
一致性/認證
UL，美國／加拿大 Class I, Div. 2, Groups A, B, C, D T4A
標準和規范：
標準/規格 EN 61643-21
注意事項 A2:2013
標準/規格 IEC 61643-21
注意事項 A2:2012
商業數據：
訂貨號 2838775
包裝單位 10 pc
最小訂貨量 10 pc
銷售關鍵代碼 CL3121
產品關鍵代碼 CL3121
GTIN 4017918480646
單件重量（含包裝） 26.25 g
單件重量（不含包裝） 25.6 g
原產地 CN
產品環境合規性：
EU RoHS
符合《歐盟RoHS物質指令要求》 是
已知的豁免條款 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP) EFUP-50
相關產品的中國RoHS聲明表，請見“制造商聲明”下相應產品的下載區域。對于所有帶EFUP-E標志的產品，不需要出具中國RoHS聲明表。
EU REACH SVHC
《REACH候選物質注釋》（CAS編號） Lead （CAS編號: 7439-92-1）
SCIP 02bf230d-de9c-4865-be0c-ca8763345478
EF3.1 氣候變化
CO2e 千克 0.685千克二氧化碳當量
適配產品
必選附件:
PT 2X2-BE - 電涌保護器--基座
2839208
PT 2X2+F-BE - 電涌保護器--基座
2839224
附件：
ZBF 5:UNBEDRUCKT - 快速標記條，扁平型
0808642
ZBF 5/WH-100:UNBEDRUCKT - 快速標記條，扁平型
0808668
ZBF 5,LGS:FORTL.ZAHLEN - 快速標記條，扁平型
0808671
ZBF 5,LGS:GERADE ZAHLEN - 快速標記條，扁平型
0810821
ZBF 5,LGS:UNGERADE ZAHLEN - 快速標記條，扁平型
0810863
ZBF 5,QR:FORTL.ZAHLEN - 快速標記條，扁平型
0808697
ZBN 18:UNBEDRUCKT - 快速標記條
2809128
ZBN 18 CUS - 快速標記條
0825059
SSA 3-6 - 屏蔽連接
2839295
SSA 5-10 - 屏蔽連接
2839512
X-PEN 0,35 - 標記筆
0811228
SZS 0,6X3,5 VDE - 螺絲刀
1212602
